片料伺服送料機操作演示
本機采用FX1S30MT系列PLC，西門子觸摸屏，所有操作在觸摸屏上可全部完成，并可設定參數，監控狀態，現簡要說明如下：

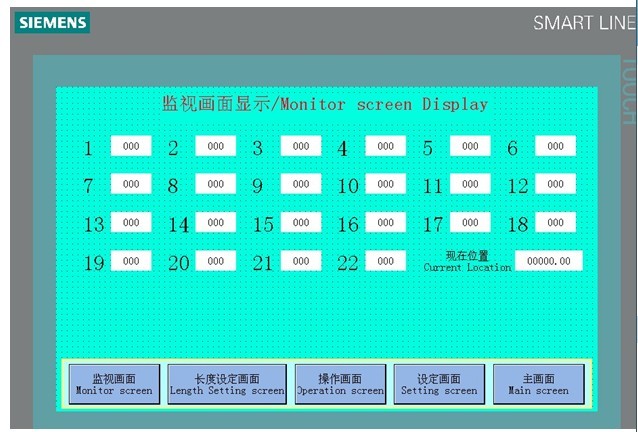

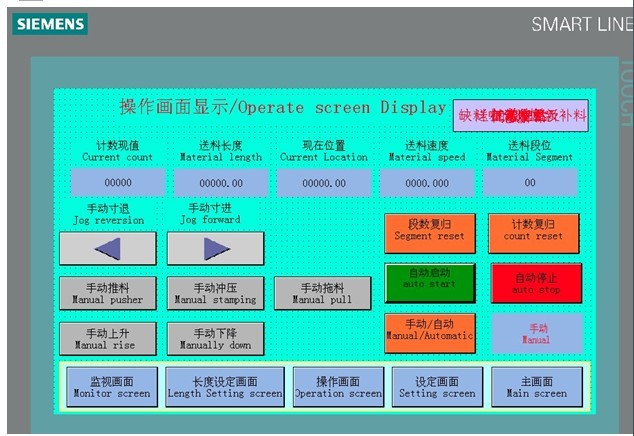

一 觸摸屏主畫面：

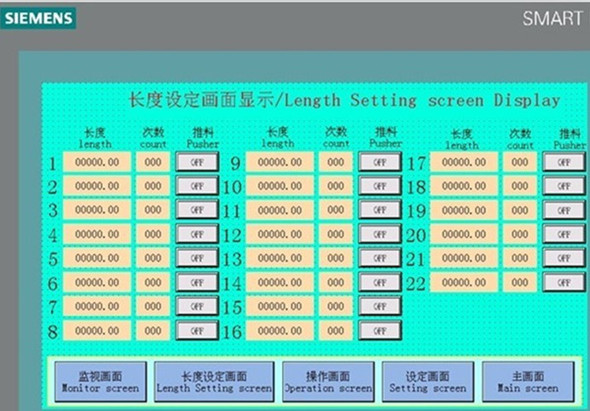

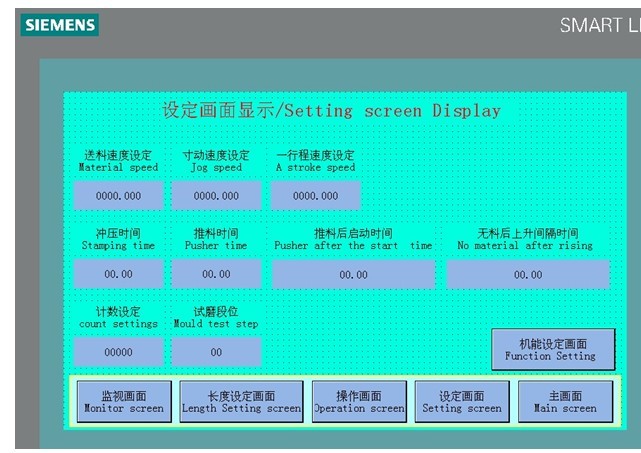

 送料速度、寸動速度、一行程速度，都是以 毫米/秒為基本單位。 時間設定是以秒為基本單位。
計數設定值到達，系統自動停機，若設定“0”則不計數。
系統操作順序：手動模式下---手動推料---自動模式---自動啟動按鈕

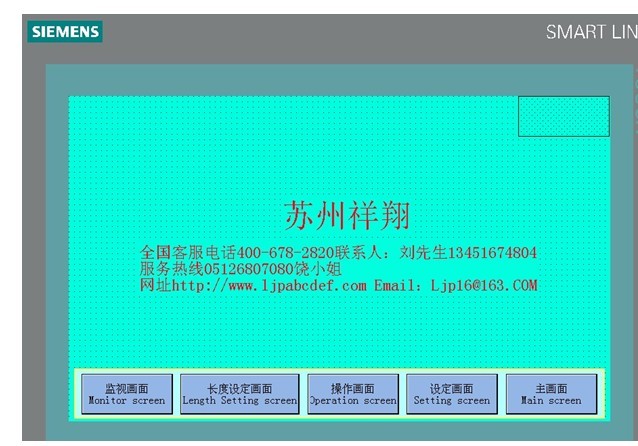

 按ESC鍵回到主畫面 機床輸入輸出信號說明
片料接線圖
X0--送料信號
X1--啟動
X2--停止
X3--寸進
X4--放松信號
X5--手動放松
X6--末端無料
X7--寸退
X10--一行程
X11--急停
X14--油缸上升信號
X15--油缸上限位
X16--氣缸3感應信號
Y3--氣缸1
Y4--氣缸2
Y5--自動啟動繼電器
Y6--沖床急停繼電器
Y7--沖壓繼電器
Y10--油缸下降
Y11--油缸上升
Y12-氣缸3
